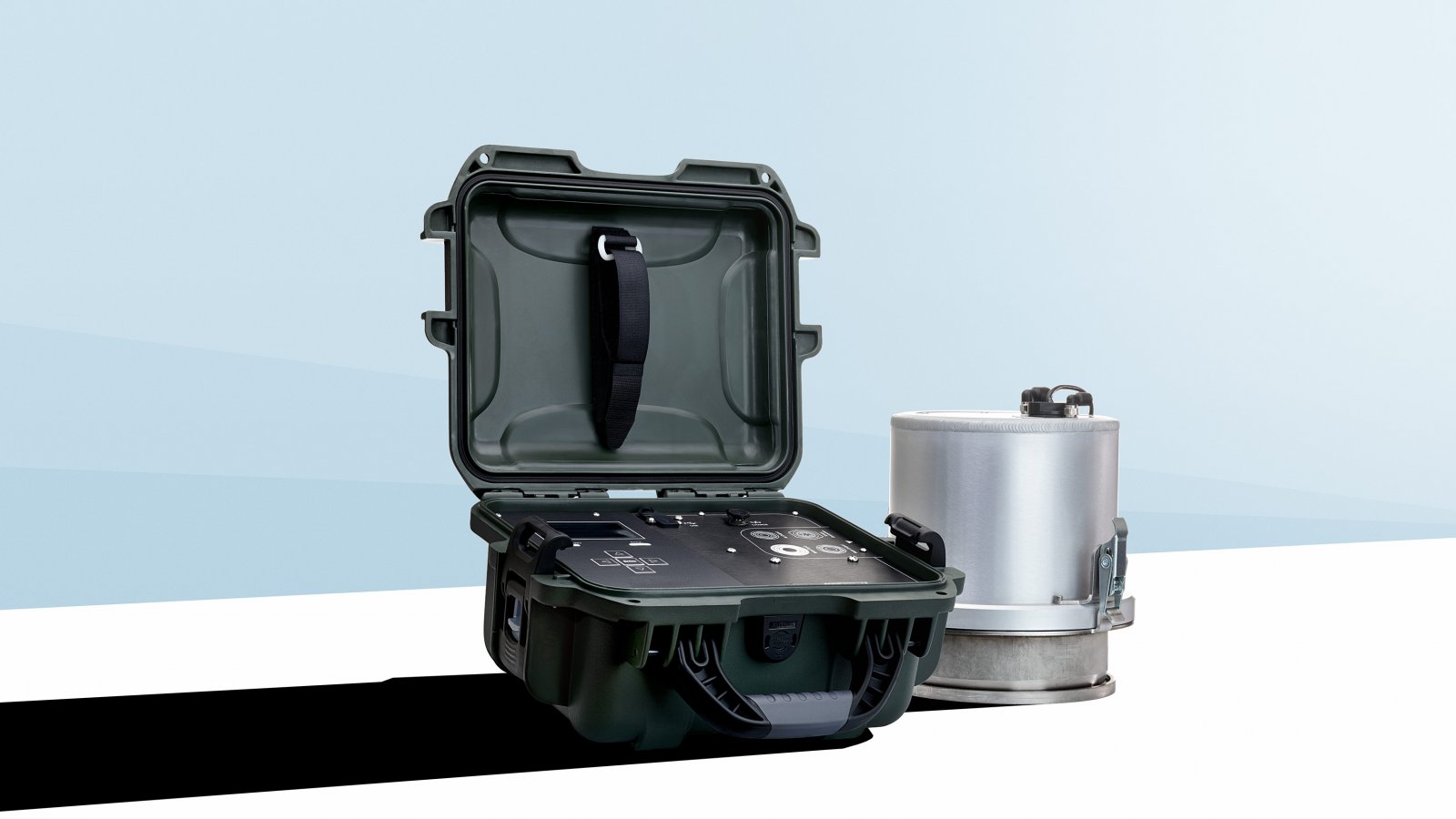

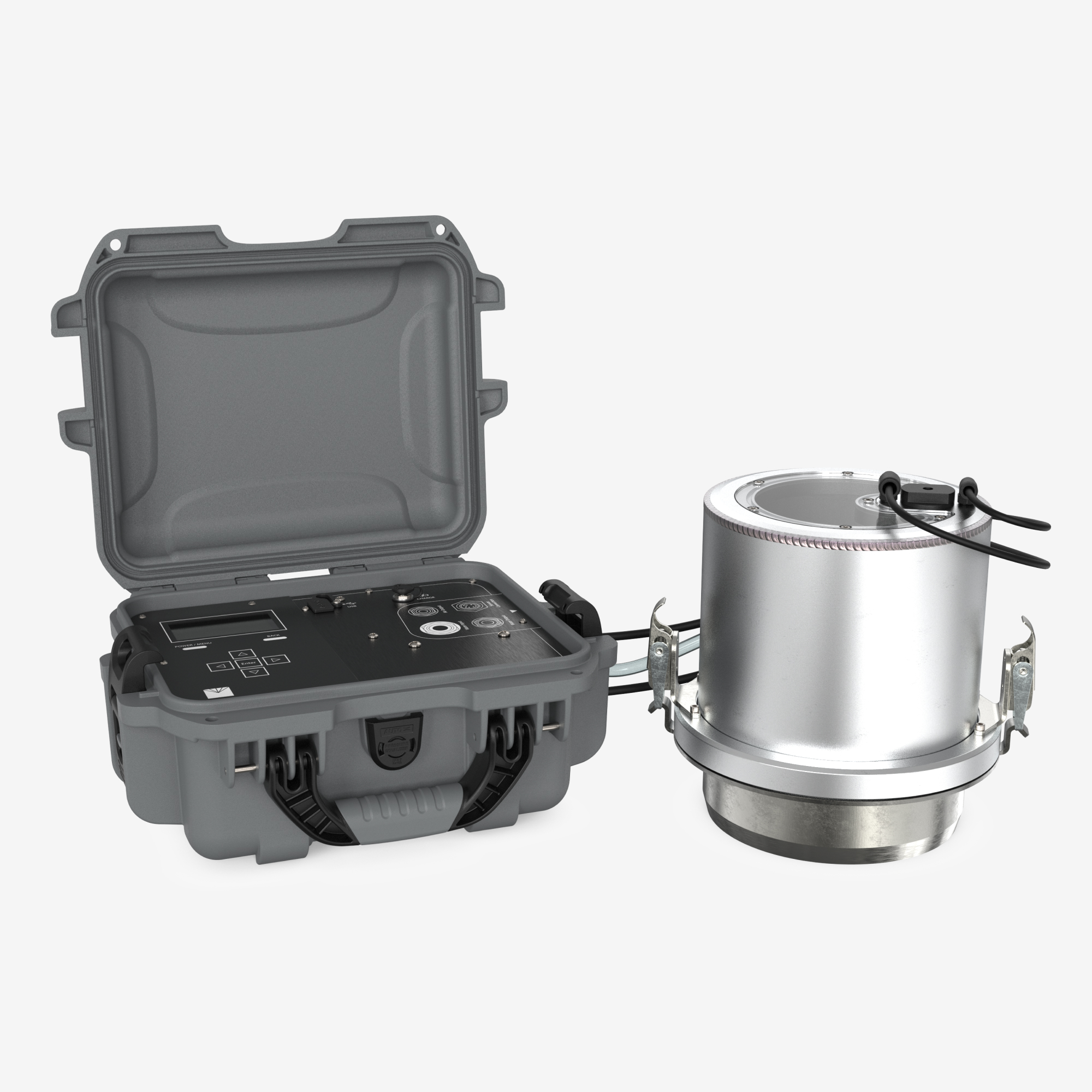

SATURO

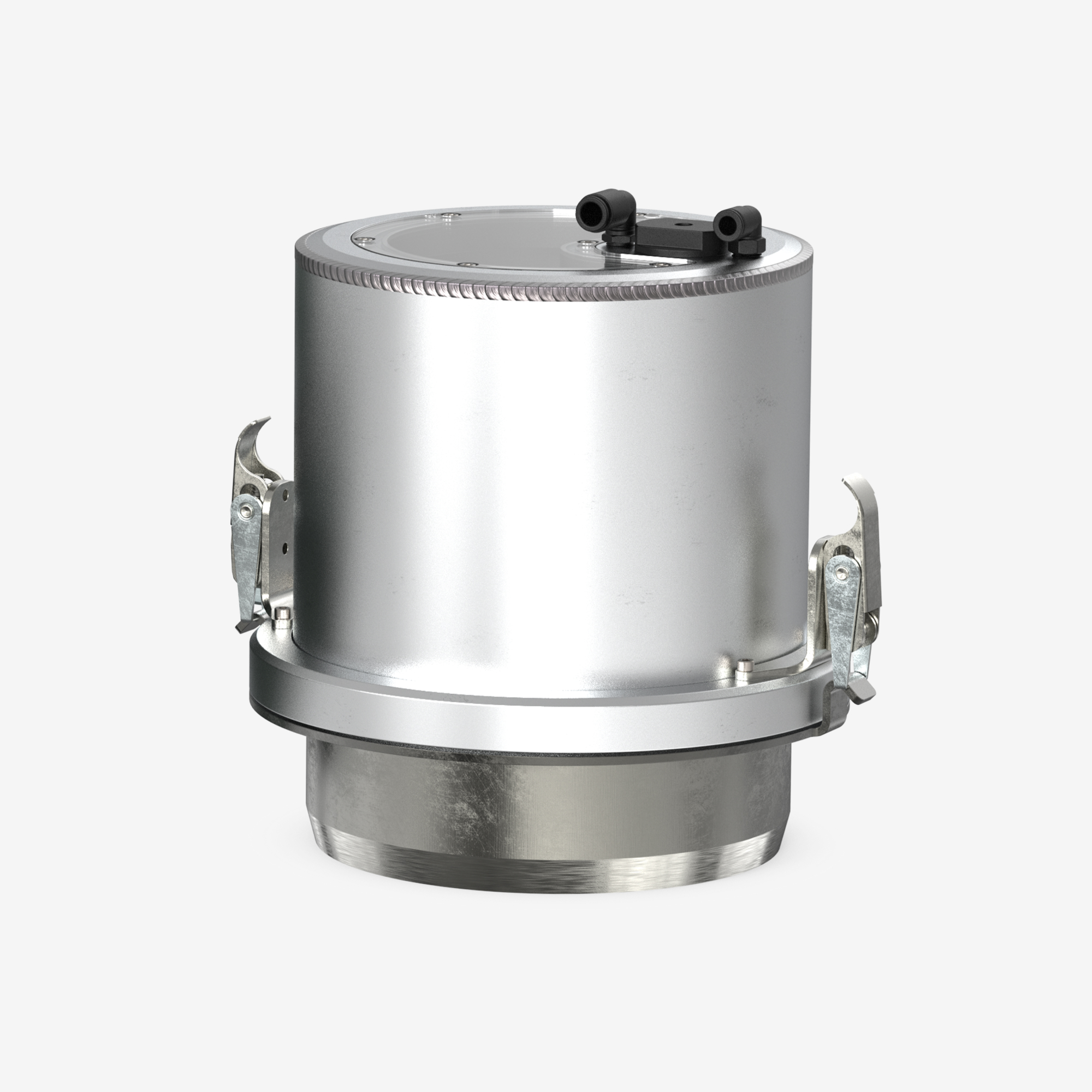

現場飽和透水係数測定装置

設置ができたら、現場を離れてかまいません

SATURO現場飽和透水係数測定装置は、あなたに代わってほぼ全てを行います。完全に自動化されており、データの後処理は必要ありません。リングを取り付け、ホースを接続し、スタートボタンを押す。 とても簡単です。

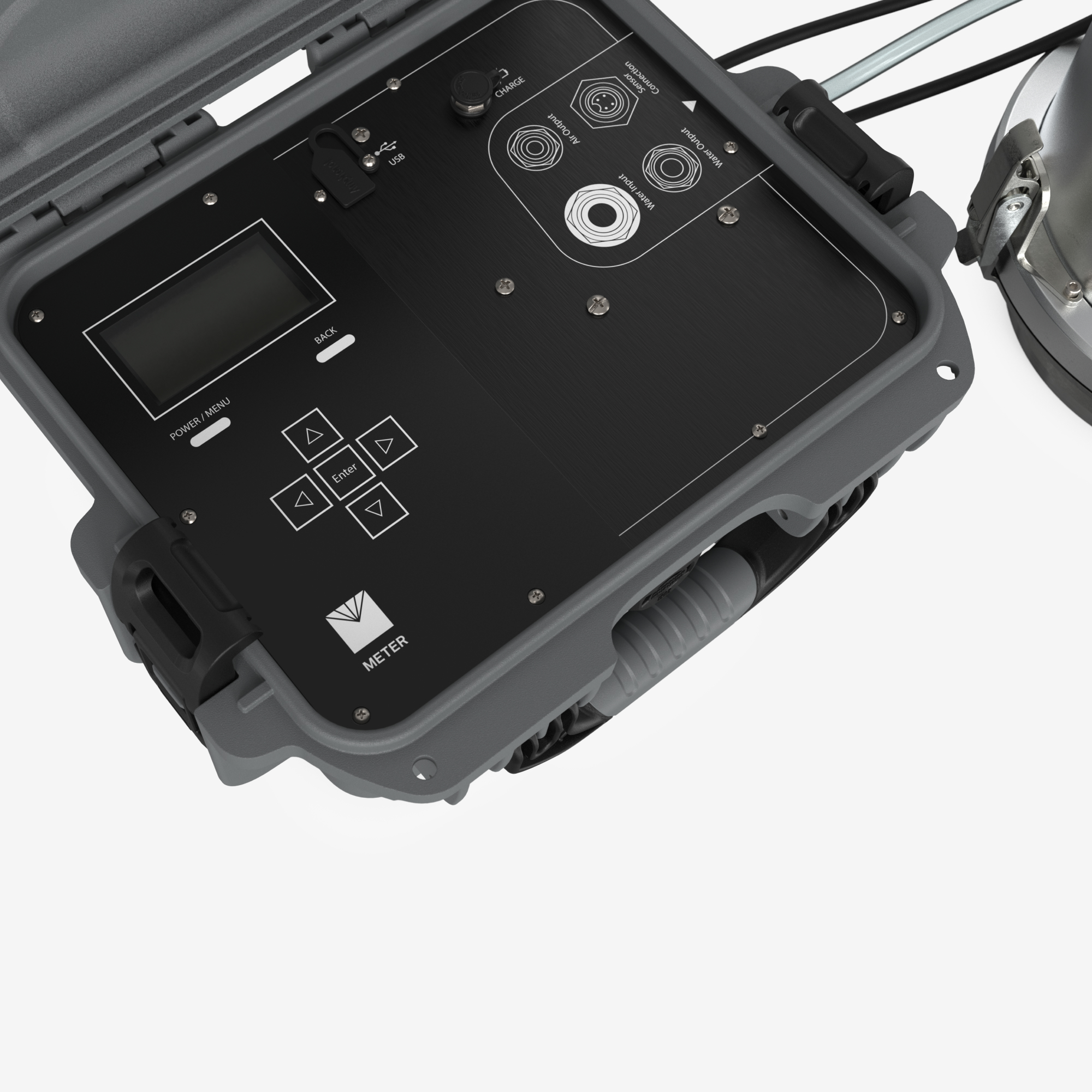

SATUROは自動的に透水係数を測定し、制御ユニットは現場飽和透水係数（Kfs）をその場で計算します。つまり、透水係数が必要な場合には、その値がすぐに得られるということです。さらに詳しく調べたい場合には、いつでも生データをダウンロードできます。

SATUROがあれば、一人で全てできる

ダブルリングのシステムとは異なり、SATUROは一人で持ち運び、設置できるように設定されています。さらに、SATUROは土壌の上に水を溜め、空気圧を利用して2つの異なる圧力ヘッドを作り、ポンプを使用して適切な水量を自動的に維持するため、必要な水の量も少なく、時間と労力を大幅に削減できます。

• 完全に自動化された装置
• 無人測定が可能
• Soil Health Institute（SHI）は、Kfsの標準的な測定方法としてSATUROを推奨
• Kfs値はリアルタイムで計算、グラフ化されるため、データの後処理が不要
• ポータブル
• 自給式給水タンク付属

測定仕様

物理的仕様

SATUROの設置と測定はどのように行うのですか？

SATUROの使用方法動画はこちらをご覧ください。

動画①：「ガスケットの取付方法」
動画②：「SATUROのセットアップ方法」
動画③：「試験の実施方法」

SATUROのガスケットの取り付け方は？

動画①：「ガスケットの取付方法」をご覧ください。

土壌構造はK値にどのような影響を与えるのでしょうか？ それらはどのように関連しているのでしょうか？

土壌構造と土壌粒子の安定性は、透水係数の値に大きな影響を与えます。形成される土壌構造の種類と強度によっては、土壌内にマクロポアがより多く発生し、土壌構造が貧弱であったり構造がなかったりする場合よりも多くの水が透過するようになります。

実際の現場条件下で、水平方向の透水係数はどのように測定しますか？ 垂直方向の透水係数から水平方向の成分をどのように分離しますか？

これは、飽和または不飽和のどちらの透水係数を測定しているかによって異なります。 飽和透水係数については、現場で測定しようとすると難しい場合があります。 理論的には、現場からサンプルを採取して研究室で測定すれば、水平と垂直の透水係数は同じになるはずです。 これらの要素は補正されるため、流れが垂直か水平かにかかわらず、透水係数は変わりません。現場で不飽和透水係数を測定し、水平と垂直の位置でどのように変化するかを調べたい場合は、グリッド状に配置したテンシオメータと含水率センサーで水の動きと水ポテンシャルの変化を観察することで、測定できる可能性があります。透水係数の測定方法に関する詳細はこちらをご覧ください。

研究室では、Ksは下から上への測定値です。水がサンプルの上から下へと移動する場合、Ksは同じになるでしょうか？

計算が正しく行われていれば、水の浸透がサンプルの底面からか上面からかに関わらず、結果に違いは生じないはずです。

岩石片を含む土壌は一般的な土壌タイプですが、従来の方法では測定が困難です。何か良い方法はありませんか？

岩石片があると、透水係数を測定するのが難しくなる場合があります。岩石を避けて測定できるのであれば、それが最善の方法です。これは、岩石片のサイズによって異なります。砂利の敷地で測定する場合は従来の方法で使用できますが、リングの縁が頻繁に曲がったり傷ついたりするため、より定期的にリングの縁を修理する必要があるでしょう。非常に大きな岩石片がある場合は、より狭い範囲で測定するか、またはインフィルトロメーターで大きな岩石を囲い込むようにするなどして、大きな岩石を避けてください。このような状況では、ボーリング孔を使用するアプローチがより効果的な場合もあります。

インフィルトロメーター試験の準備にあたり、統計的有意性を考慮したいので、複数のサイトが欲しいと考えています。試験場所はどの程度離すべきでしょうか？

この試験地のいくつかは、その場所の土壌のばらつきに依存します。通常、私たちは1つの場所で3回ずつ測定を行います。そして、その場所で予想されるばらつきをカバーするようにします。これは、1つの場所で3～12か所の測定地点を設けることを意味します。このアプローチ方法の1つとして、まず3か所の地点で測定を行い、ばらつきがどの程度あるかを確認します。

2層の土壌における透水係数の変化をどのようにして測定できるでしょうか？

2つのアプローチがあります。2つの場所を個別に測定し、どちらが最も制限要因となるかを確認します。通常、透水係数は最も制限要因となる層によって支配されます。また、現場で測定を行い、2つの層間の相互作用を確認することもできます。この場合も、この率は最も制限要因となる層によって支配されます。

10 cmの挿入リングはどんな時に必要でしょうか？

原則として、5 cmの挿入リングはほとんどの土壌で使用できます。10 cmの挿入リングは、構造のない土壌や撹乱された土壌に適しています。浸透率の高い土壌や、5 cmの挿入リングで水が表面に漏れ出ている場合は、10 cmの挿入リングを使用してください。

SATUROの耐久性はどのくらいですか？

SATUROの寿命は、その構成部品によって異なります。挿入リングは、土壌の状態により、時間の経過とともに摩耗します。挿入リングの内側を滑らかに保つために、ヤスリで削る必要があります。最終的には、交換が必要になる場合があります。ポンプは通常、500時間の稼働時間でメンテナンスが必要です。これはSATUROの診断画面で追跡できます。鉛蓄電池は充電サイクルの回数にもよりますが、おそらく2年ごとに交換が必要になるでしょう。これは、バッテリーが完全に充電できなくなることで明らかになります。その他のすべての構成部品は、適切な使用により長年にわたって使用できます。

水位エラーの原因は何でしょうか？

水位エラーの原因となる可能性がある要因がいくつかあります。チャンバーを挿入リングに固定する前に、黒いシールに破片が付着していないか、シールが損傷していないかを確認してください。チャンバーを固定する際は、リングの周囲に漏れが生じる可能性があるため、締め付け過ぎないように注意してください。リングが傾斜面に設置されている場合は、平均水位を測定するために、水位センサーが傾斜の中央に位置していることを確認してください。浸透率が非常に高い土壌（ポンプの能力を超える浸透率、115 cm/hr以上）では、水位エラーが発生します。この場合、土壌をより長く浸潤させるか、10 cmの挿入リングを使用してください。

SATUROの測定値は、二重リング式インフィルトロメーターの測定値と比較してどうですか？

SATUROと二重リング式インフィルトロメーターは、いずれも土壌への水の浸透を測定するリング式インフィルトロメーターです。主な違いは、3次元の流れをモデルがどのように補正するかです。二重リング式インフィルトロメーターでは、後処理で補正を行う際に土壌タイプの推定が必要となります。SATUROは、多重圧力ヘッド分析アプローチを使用して直接ソープティビティの影響を推定するため、三次元流れの補正の自動化により正確なKfsの推定が可能になります。詳細は、アプリノート全文をご覧ください。

デュアルヘッドインフィルトロメータ（SATURO）の最大測定可能な浸潤率はどのくらいですか？

SATUROが測定できる最大現地飽和透水係数（Kfs）は、115 cm/hrです。

草が生えている場所を直接測定することはできますか、それとも草を取り除いてから計算を行う必要がありますか？

短い草は問題ありません。圧力チャンバーを草の上に配置し、センサーを問題なく作動させることができます。問題が生じるのは、草が長く、インフィルトロメーターのヘッドシールと挿入リングの間に挟まる場合です。このような場合、シールと挿入リングの間で水漏れが生じる可能性が高くなります。草丈が長くなる（5～7.5 cm以上）場合は、水漏れを防ぐためにリングの周囲の草を刈ることをお勧めします。

降雨後の測定は可能ですか？ 土壌の間隙が水で満たされることによる問題はありますか？

降雨後でもSATUROの使用に問題はありません。SATUROは現地飽和透水係数を測定しますので、測定プロセスではまず、測定領域である挿入リング内の土壌を完全に飽和させる必要があります。測定領域が最近大雨に見舞われた場合や、すでに飽和状態に近い場合は、セットアップ時に試験の初期浸潤時間を短縮することができます。
